| 《PQ947H型電動偏心半球閥說明書》 發布時間：17-07-09 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
《PQ947H型電動偏心半球閥說明書》 一、工作原理： PBQ947H型電動偏心半球閥借助驅動機構帶動閥軸轉動90°運動。此時，固定在閥軸上的偏心閥瓣（半球）同步旋轉90°。順時針旋轉，偏心閥瓣進入閥座，在偏心作用下形成楔形機構。閥瓣逐漸壓緊閥座，實現密封，關閉閥門。逆時針旋轉時，偏心閥瓣則迅速脫離閥座，旋轉90°時，閥門為全開狀態。 二、適用范圍： 該系列閥門適用于石油、化工、冶金、電力、輕紡、造紙、水利等各部門中低壓管路系統，同時還適用于污水處理、蒸汽、空氣、煤氣、砂漿、礦漿等弱腐蝕流體介質的輸送和截流、節流等。 三、壓力溫度額定值（GB/T 9124-2000） WCB/A105-壓力溫度額定值：
CF8/304-壓力溫度額定值：

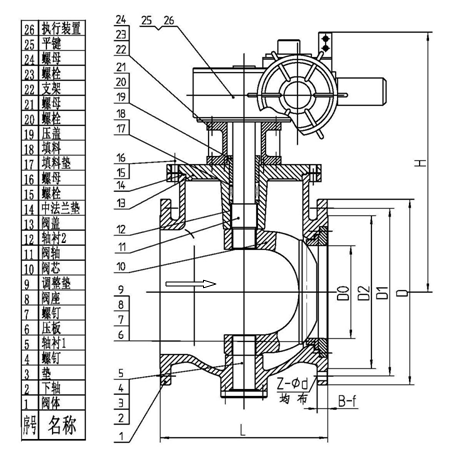

四、PQ947H型結構示意圖
